功能及用途

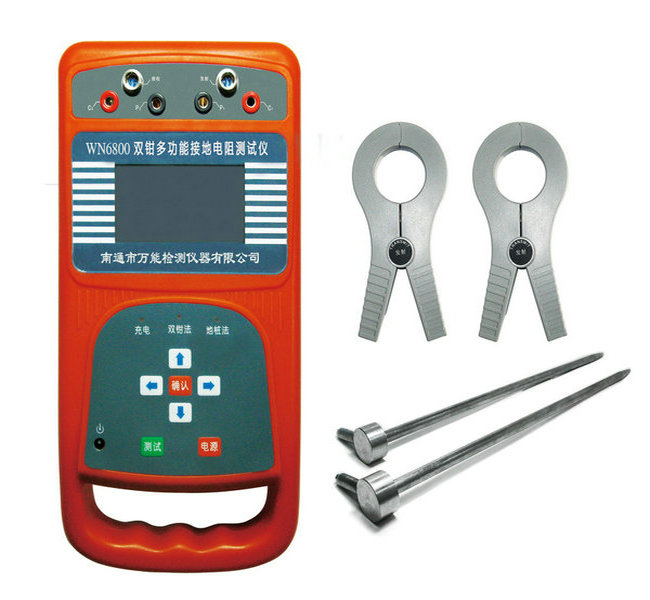

    WND6800雙鉗多功能接地電阻測試儀適用于電信、電力、氣象、機房、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。

    該儀器除了具有打輔助地極測接地電阻的功能外，還具備了無輔助地極測量的功能，改變了測試接地電阻測量原理和手段：采用雙鉗口非接觸測量技術無需打輔助地極，也無需將接地體與負載隔離，實現了在線測量。在單點接地系統、干擾性強等條件下，可以采用打輔助地極的測量方式進行測量。好的接地系統是電力、電信、電氣設備運行。接地電阻大小是接地系統品質評判依據。已成為防雷接地領域內技術進步的所要。

    主要特點

    1、雙鉗法/地樁法雙重測量方式：

    適合任意接地場所，多點或單點接地，都可正常測試；

    2、抗干擾能力好：

    自產生高頻電流，從而過濾市電中50Hz、100Hz等諧波干擾電流，即使在500KV變電站環境下，也能準確測量；

    3、測量范圍廣、分辨率高：

    量程從0.01Ω～200Ω，分辨率0.01Ω，對0.7Ω以下接地電阻，也能準確測量；

    4、大鉗口設計：

    鉗口直徑50mm（標準配置），滿足用扁鐵/鋼作接地引線的情況，鉗口尺寸可按客戶要求訂做；

    5、大容量數據存儲：

    可儲存200組測量數據；

    6、操作簡單，單人作業：

    全中文操作界面、體積小、重量輕，防爆便攜箱，野外測量攜帶方便。

    主要技術指標

    1、接地電阻測量范圍：

    雙鉗法：0.01Ω～200Ω

    地樁法：0.01Ω～200Ω

    2、準確度:

    雙鉗法：±3%±2個字

    地樁法：±2%±2個字

    3、最小分辨率：0.01Ω

    4、鉗口尺寸：Φ50mm　

    5、存儲容量：200組數據

    6、工作溫度：0oC ～ + 50°C

    7、供電方式：8節5號鎳氫充電電池或普通AA電池

    8、重量：0.8kg(含電池)

    9、尺寸：265×130×65 mm3
